內徑金剛石滾光刀
產品介紹：
金剛石滾光刀具是工件表面強化鏡面加工的低成本與高效率的工藝，使用高硬度，高精度的金剛石擠壓工件表面，隨著施加的壓力超過零件材料的屈服點，零件的表面由于淺層材料的冷擠壓加工而產生塑性變形，達到滾光擠光的作用。
應用：
1. 同一把刀可用于各種錐度、圓弧、內孔等滾光加工；
2. 滾光后工件表面粗糙度小于Ra0.1；
3. 金剛石滾光刀設計靈活，最小標準內孔金剛石滾光刀可伸入14mm內孔；
4. 金剛石滾光刀壽命長，旋轉金剛石球面多個點可用；
5. 金剛石滾光刀可擠壓硬度達HRC60度的材料；
6. 滾光后工件表面硬度提高達15-30%；
7. 工件耐磨性提高15%；
8. 提高零件配合的密合性；
9. 提高耐搞腐蝕性；
10. 無需專用設備，成本低。

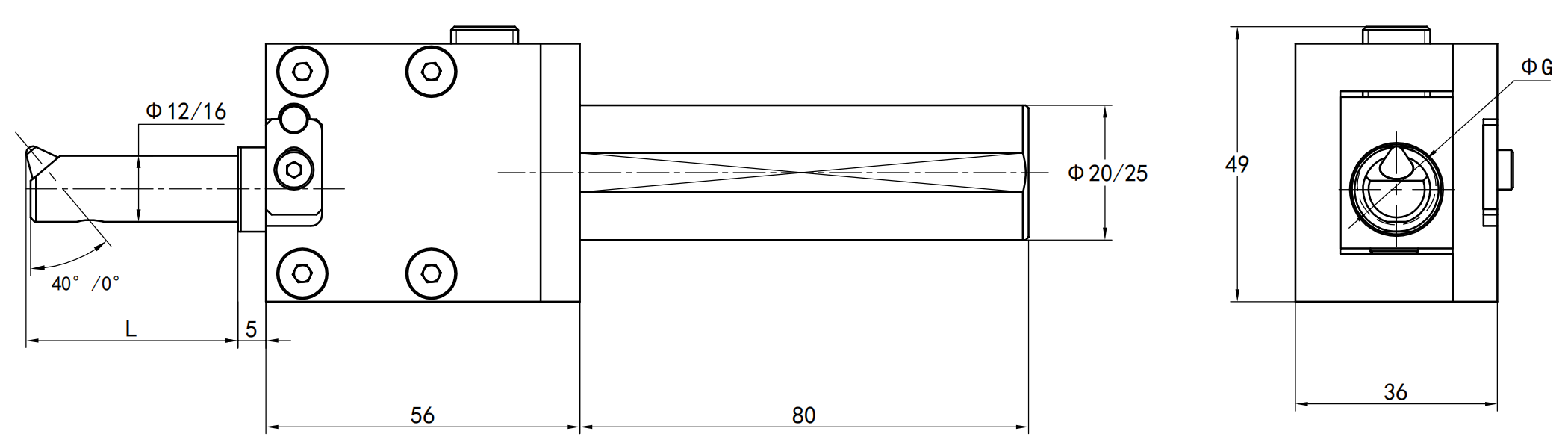

產品數據：
| 工具型號 | 角度 | 鏜刀桿尺寸 | 最小加工孔徑 | 安裝柄徑 |
| α | Φd*L | ΦG | ΦD | |
| DYN1200R**-20 | 0 | Φ12*38 | 17 | 20 |
| DYN1200R**-25 | 25 | |||
| DYN1240R**-20 | 45 | 14 | 20 | |
| DYN1240R**-25 | 25 | |||
| DYN1600R**-20 | 0 | Φ16*70 | 18 | 20 |
| DYN1600R**-25 | 25 | |||
| DYN1640R**-20 | 45 | 20 | 20 | |
| DYN1640R**-25 | 25 |
| 鏜刀桿尺寸 | 長度 | 最小加工孔徑 |
| Φd | L | ΦG |
| Φ12 | 38 | 14 |
| Φ16 | 70 | 18 |
工具型號表示方法：
刀桿直徑 金剛石刀頭半徑
DYN 12 40 R ** - 20
壓頭角度 柄部直徑
備注：**代表金剛石頭的R大小，備有R1.0,R1.5,R2等規格。
滾壓參數：
滾壓線速度：V= 50-150m/min
進給量： S=0.05-0.2mm/rev
壓入量（內置壓力彈簧）：0.01-0.5
加工余量：0.005-0.02mm
