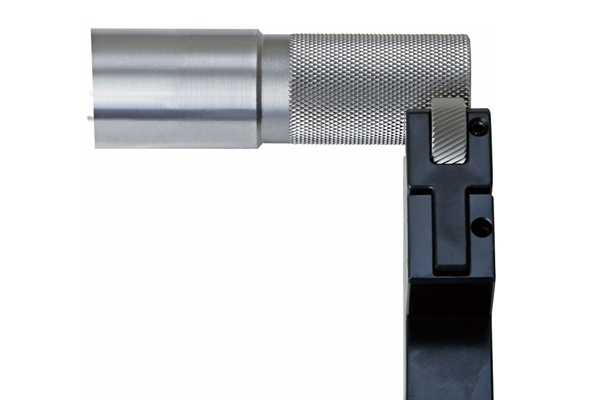

雙輪（網紋）滾花刀
應用：滾壓滾花（非切削）
可加工直紋和凸網紋
| 滾花類型 | 滾花輪 | 進給形式 | ||
 |
RGE30° |
BR30°+BL30° | F←R↑ | |
 |
RGE45° |
BR45°+BL45° | F←R↑ | |
|
RAA |
AA+AA | F←R↑ | |
采用進口滾花輪：
| AA | BL30° | BR30° | BL45° | BR45° |
 |
 |
 |
 |
 |

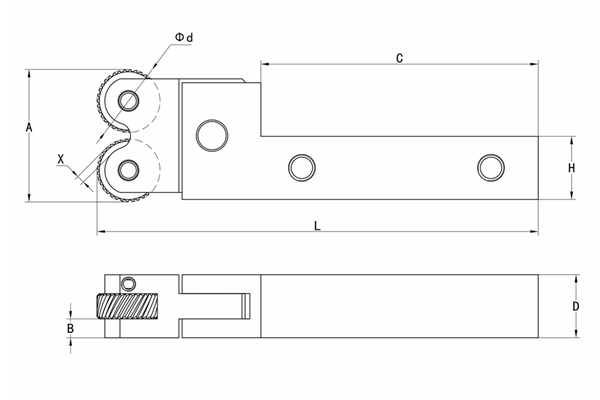

產品數據：
|
工具型號 |
安裝方向 |
加工范圍 |
適配滾花輪尺寸 |
刀桿尺寸 |
||||||
|
直徑X寬度X孔徑 |
A |
B |
C |
D |
H |
L |
X |
|||
|
GH2150R16 |
R+L |
Φ5-40 |
Φ15×6×4 |
33 |
3 |
80 |
16 |
16 |
120 |
1.5 |
|
GH2200R20 |
R+L |
Φ10-80 |
Φ20×8×6 |
42 |
6 |
88 |
20 |
20 |
140 |
2.5 |
加工實例：
